Product
產(chǎn)品一站式服務(wù)
1、產(chǎn)品種類
IR40，IR50，IR60，IR70，IR80，IR90等
注：IR90是紅外阻隔率90%的產(chǎn)品
2、產(chǎn)品性能優(yōu)勢(shì)
（1）產(chǎn)品色澤正藍(lán)，通透感強(qiáng)；
（2）產(chǎn)品具有高透光，低反射，超高紅外線阻隔的特色；
（3）采用本體添加浮法工藝生產(chǎn)，與往鍍膜工藝相比，不會(huì)出現(xiàn)膜層氧化及刮傷等情況，產(chǎn)品性能持久不衰退，可單片使用。
3、產(chǎn)品性能指標(biāo)
|
規(guī)格 |
可見光投射比 |
太陽能總投射比
SHGC
|
遮蔽系數(shù)
Sc
|
光熱比
LSG
|
紅外線投射比 |
|
6mmIR90 |
70.2 |
0.51 |
0.57 |
1.38 |
10.8 |
|
6mmIR90＋1.14PVB＋6mmIR90 |
49.5 |
0.29 |
0.33 |
1.7 |
2 |
|
6mmIR90＋1.14PVB＋CLEI6 |
64 |
0.39 |
0.44 |
1.64 |
4.5 |
|
6mmIR40＋1.14PVB＋6mmIR40 |
81 |
0.59 |
0.67 |
1.37 |
36 |
|
6mmIR40 |
87.5 |
0.74 |
0.85 |
1.18 |
60 |

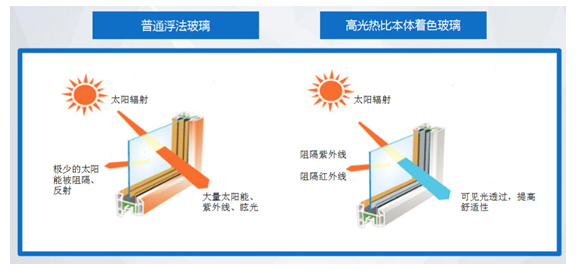

圖一 普通浮法玻璃 圖二 高光熱比本體著色玻璃
|
|
平/彎鋼化 |
夾膠玻璃組合類型 |
中空玻璃組合類型 |
|
高光熱比本體著色玻璃IR90/IR40 |
IR90/IR40-4.7mm IR90/IR40- 5 mm IR90/IR40- 6 mm IR90/IR40- 8 mm IR90/IR40-10 mm IR90/IR40-12 mm |
雙IR90夾膠 雙IR40夾膠 IR90+IR40夾膠 IR90+白玻夾膠 以及各種形式的三玻夾膠玻璃 |
雙IR90中空 雙IR40中空 IR90+IR40中空 IR90+白玻中空 IR90+鍍膜中空 IR90鍍膜+白玻中空 IR40鍍膜+白玻中空 以及各種形式的三玻兩腔或夾膠中空玻璃 |
由于該產(chǎn)品本體添加特性，可在現(xiàn)有加工設(shè)備上進(jìn)行鋼化、夾膠、絲印、熱浸等玻璃深加工處理。根據(jù)不同的地域氣候特點(diǎn)及節(jié)能要求，既可以單獨(dú)單片使用，又可以組合為中空玻璃，同時(shí)還可以以該產(chǎn)品為基片鍍單銀Low-E膜，以更低的成本滿足更高的節(jié)能要求。
①高光熱比本體著色玻璃 平、彎鋼化
鋼化后的高光熱比本體著色玻璃，不僅強(qiáng)度與普通鋼化玻璃一致，而且高透光率和隔熱性能遠(yuǎn)高于普通鋼化玻璃。目前，我司2條芬蘭格拉斯通鋼化生產(chǎn)線和1條蘭迪鋼化生產(chǎn)線，除了可以生產(chǎn)普通工藝的平、彎鋼化玻璃，超大版面（3000mm×8000mm）的平、彎鋼化玻璃也可生產(chǎn)。
②高光熱比本體著色玻璃 夾膠
高光熱比本體著色夾膠玻璃可應(yīng)用于對(duì)安全性能較高的建筑，可滿足、隔熱及采光的雙重需求，隔音降噪、安全防盜。
③高光熱比本體著色玻璃 復(fù)合中空
高光熱比本體著色玻璃 復(fù)合中空與其他中空玻璃參數(shù)比較
|
公司名稱/產(chǎn)品配置 |
可見光
透射比
|
太陽能總
投射比
|
遮蔽
系數(shù)
|
|
U值 |
備注 |
|
云南滇凱隔熱玻璃 |
|
|||||
|
6mmIR90＋12A＋CLR-6 |
64.2 |
44 |
0.51 |
1.45 |
2.7 |
隔熱浮法原片 |
|
6mmIR90-Low＋12A＋CLR-6 |
56.2 |
31.3 |
0.36 |
1.79 |
1.79 |
高透單銀Low-E（淺藍(lán)色） |
|
6mmIR90-Low＋12A＋CLR-6 |
42.2 |
24.5 |
0.28 |
1.72 |
1.74 |
低透單銀Low-E（淺藍(lán)色） |
|
國內(nèi)X公司 |
|
|||||
|
6-Low＋12A＋CLR-6 |
55 |
47 |
0.54 |
1.17 |
1.84 |
高透單銀Low-E（淺藍(lán)色） |
|
6-Low＋12A＋CLR-6 |
56 |
32 |
0.37 |
1.75 |
1.7 |
高透雙銀Low-E（淺藍(lán)色） |
6-Low＋12A＋CLR-6 |
53 |
28 |
0.34 |
1.89 |
1.64 |
高透三銀Low-E（淺藍(lán)色） |
|
國內(nèi)Y公司 |
|
|||||
|
6-Low＋12A＋CLR-6 |
55 |
44 |
0.52 |
1.25 |
1.82 |
高透單銀Low-E（淺藍(lán)色） |
|
6-Low＋12A＋CLR-6 |
50 |
32 |
0.4 |
1.56 |
1.69 |
高透雙銀Low-E（淺藍(lán)色） |
|
6-Low＋12A＋CLR-6 |
62 |
29 |
0.37 |
2.1 |
1.63 |
高透三銀Low-E（淺藍(lán)色） |
|
國外Z公司 |
|
|||||
|
6-Low＋12A＋CLR-6 |
45 |
43 |
0.5 |
1.04 |
1.9 |
單銀Low-E（淺藍(lán)色） |
|
6-Low＋12A＋CLR-6 |
45 |
29 |
0.33 |
1.56 |
1.66 |
雙銀Low-E（淺藍(lán)色） |
|
6-Low＋12A＋CLR-6 |
42 |
23 |
|
1.84 |
1.5 |
三銀Low-E（淺藍(lán)色） |
④高光熱比本體著色玻璃 鍍單銀Low-E膜
為進(jìn)一步發(fā)揮本產(chǎn)品與現(xiàn)有節(jié)能玻璃的節(jié)能特性，以高光熱比本體著色玻璃為基片進(jìn)行玻璃加工，可以充分滿足不同地域不同節(jié)能需求。
高光熱比本體著色玻璃 單銀Low-E膜與普通Low-E鍍膜玻璃光譜圖比較
圖一、高光熱比本體著色玻璃鍍單銀Low-E膜 圖二、普通Low-E鍍膜玻璃
4、產(chǎn)品應(yīng)用領(lǐng)域
簡(jiǎn)體中文
English
